| 品牌：澳尔新 | 型号：JTB50-25-4 | 配件适用对象：起重机 |
| 规格：JTB50-25-4 | 产地：河南 |

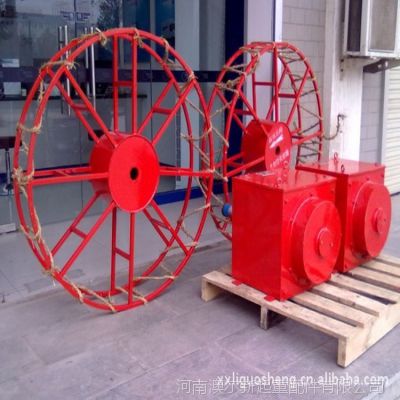

电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。
*电缆卷筒的工作原理*：
电缆卷筒上的动力部分和调速部分是由电机来承担的，这种电机具有的电气和机械特性。电机调速范围宽，具有较软的机械特性，当负载变化时电机的工作转速也相应变化，即负载增加转速下降，负载下降转速上升。而且电机可以在其转矩、转速的机械特性曲线上任意一点都能长期稳定的运行，所以可以***电缆在卷盘的相应半径上获得适当的卷绕速度和拉力。
*电缆卷筒的结构形式*：
Ⅰ-滑环内装式 Ⅱ-滑环外装式 Ⅲ-悬臂式
力矩式电缆卷筒工作原理：
从力矩电机的机械特性曲线可以看出，力矩电机为变转矩输出。在低转速时输出大转矩；高转速时输出小转矩，此特性非常符合电缆卷筒的机械性能要求。
设备驶向地面卷筒锚位时，力矩电机通电工作，经减速机放大转矩后带动卷盘旋转收卷电缆。随着卷绕直径的增大，力矩电机自动减低转速，并增大输出转矩，从而***收缆的线速度与大车运行速度同步，并保持收缆张力恒定。
设备驶离地面电缆锚位时，力矩电机的电动势方向不变，大车运行时拖拽电缆，使产生大于电机正向转矩的反向转矩，同时释放出电缆。
力矩式电缆卷筒控制方式及特点：
力矩电机具有长期堵转的特性，与大车控制系统相对独立，只需从设备总电源开关（或总接触器）引出电源即可。电气控制简单、可靠。
大车上电后，卷筒电机通电，卷盘工作，无论大车正传、反转还是停车，力矩电机始终通电且相序不变；大车断电后，电机断电，卷盘制动。
力矩式电缆卷筒适用范围：
适用电缆：截面积从10-185mm电缆；
卷绕长度：800米以下；
适用设备：门式、桥式、门座式起重机、堵取料机、坝顶门机、集装箱岸桥、场桥、装卸船机、冶金机械、水工机械和矿山机械等大型轨行设备。
