| 品牌：澳尔新 | 型号：行程20米3*16平方 | 配件适用对象：起重机 |
| 规格：行程20米3*16平方 | 产地：河南 |

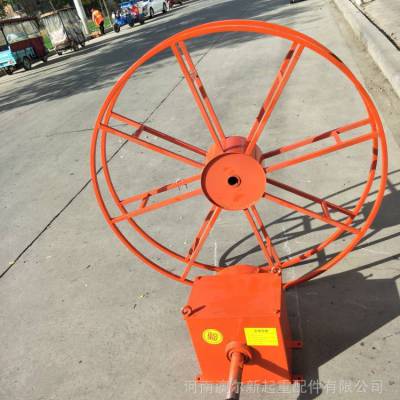

电缆卷筒各项简介如下所示：
电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它应用于港口门座起重机、集装箱起重
机、装船机、塔式起重机等类似工况的重型机械设备。
电缆卷筒主要产品有以下几种形式：配重式、力距电机式、磁滞式、变频传动式。
电缆卷筒分为：弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。
弹簧驱动式电缆卷筒用于控制电缆的卷起和放出，主要用于起重机，堆垛装置或废水处理技术等场合。
螺旋弹簧驱动卷筒更加可靠，***，可以与电动卷筒相互替换，特别是对于移动设备没有内部电源的情况下。
弹簧驱动卷筒的法兰由镀锌金属板材制成，并且法兰的外缘经过卷曲处理。卷轴核心由金属板材制成，外层用聚酯涂层保护，能很好的起到防止腐蚀的作用。
电缆卷筒使用条件：
海拔高度不超过2000米。
环境温度：-20℃-+45℃
允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。
安装部位振动条件为：5-13HZ时，位移1.5mm；13-150HZ时，振动加速度为10m/s2。
集电器箱防护等级IP54。
电缆卷筒主要技术参数：
额定工作电压 380V、10KV
额定电流：配置Ⅰ型滑环的集电器单环承载额定电流为400A
配置Ⅱ型滑环的集电器单环承载额定电流为63A
配置Ⅲ型滑环的集电器单环承载额定电流为10A
配置Ⅳ型滑环的集电器单环承载额定电流为160A
配置Ⅴ型滑环的集电器单环承载额定电流为800A
单个驱动头输出转矩调整范围130-300Nm
卷筒和电缆的选择：
-运行速度小于10 m/min
- 强烈震动 - 应用在海上，盐或者腐蚀性空气中 -温度低于-15 °C - 急弯路径 - 需要强制导向
如果安装了强制导向器必须***导向器与卷筒之间的距离为卷筒宽度的6倍。
弹簧卷筒必须安装在电缆可以自由放出和卷起，并且没有障碍物的位置上。强制导向和尺寸太小的导向轮在任何情况下都不允许的。
卷筒型号 有AV12, AV19, AV28, AV40, AV50 和 AV60多个系列
1）采用热镀锌钢材料
2）可选聚酯涂层或不锈钢卷筒
3）可满足高达52极供电需要，这取决于***电缆的横截面积。
4）模块化集电滑环，许用电流达200A
5）防护等级高达IP65/66
6）适合室内和室外环境使用
7）电缆容量取决于电缆的厚度和鼓轮的种类，电缆长度可达135m
